MHA 904-žlutý

Tlačítko se signalizačním a výkonovým kontaktem 3A
Kód zboží: 2408-327
Porovnání:
Značka: Lites
Záruka: 24 měsíců
Skladem: na objednání

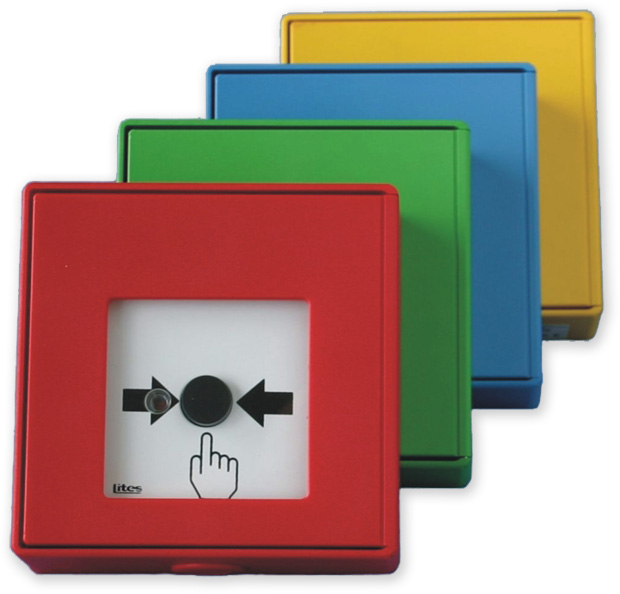

Tlačítko MHA 904 je vybaveno dvěma přepínacími jazýčkovými kontakty se dvěma stabilními stavy, které jsou přepínány současně, a dvoubarevnou LED signalizující stav tlačítka nebo ovládaného zařízení. Jeden přepínací kontakt lze zatížit proudem do 0,5 A, druhý výkonový přepínací kontakt lze zatížit proudem do 3 A. Tlačítko obsahuje svorkovnici, na kterou jsou vyvedeny přepínací kontakty a dvoubarevná signalizační LED. Tlačítko se dodává v barvě červené, zelené, modré a žluté. Na svorky 1, 2 a 3 svorkovnice XT1 je vyveden přepínací jazýčkový kontakt 3 A ovládaný magnetem tlačítka. V klidovém stavu (nestisknuté tlačítko) jsou propojeny svorky 1 a 2, v sepnutém stavu (stisknuté tlačítko) jsou propojeny svorky 1 a 3. Na svorky 1, 2 a 3 svorkovnice XT2 je vyveden přepínací jazýčkový kontakt 0,5 A ovládaný magnetem tlačítka. V klidovém stavu (nestisknuté tlačítko) jsou propojeny svorky 1 a 2, v sepnutém stavu (stisknuté tlačítko) jsou propojeny svorky 1 a 3. Svorkovnice XT 3 má 6 svorek, které jsou označeny čísly 1 až 6. Svorky 1 až 5 slouží pro připojení dvoubarevné LED. Svorka 6 je volná a je možno ji použít např. pro připojení nebo propojení stínění přívodních kabelů.
