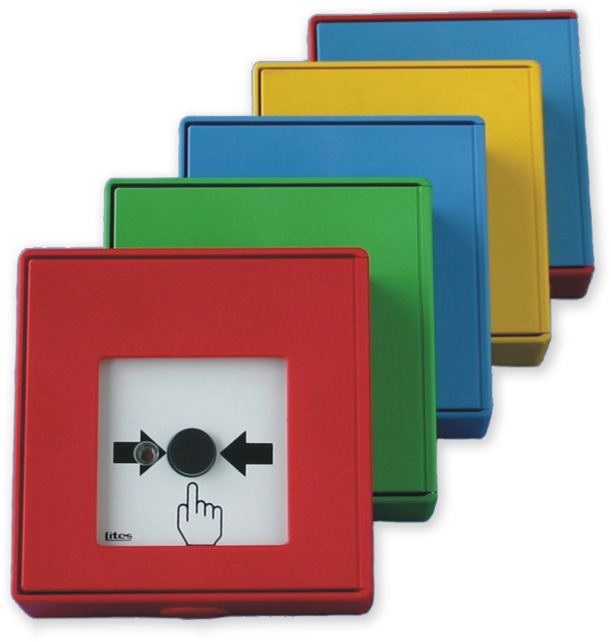

MHA 902 žlutý

Tlačítkový hlásič speciální 1 LED, spínací kontakt s aretací
Kód zboží: 2408-319
Porovnání:
Značka: Lites
Záruka: 24 měsíců
Skladem: na objednání
Tlačítko univerzální MHA 902 obsahuje jednu rudou LED (není označena) a přepínací kontakt. Na požadavek zákazníka lze doplnit libovolný nápis dle individuální cenové kalkulace. Svorky 1 a 2 jsou propojeny. Na svorky 1, 2 a 3 je připojena D1, červená LED (bez označení na panelu), + pól napětí je na svorkách 1, 2. Na svorky 4, 5 a 6 je připojen přepínací jazýčkový kontakt, ovládaný magnetem tlačítka. V klidovém stavu (nestisknuté tlačítko) jsou propojeny svorky 5 a 6, v sepnutém stavu (stisknuté tlačítko) jsou propojeny svorky 4 a 5. Svorkovnice má 6 svorek, svorky jsou označeny čísly. Rezistor pro LED lze zapájet na pájecí špičky namísto zkratovací propojky.
Pro vybrané zboží nejsou nastavené žádné parametry
Pro zobrazení souborů ke stažení je nutné být přihlášen
