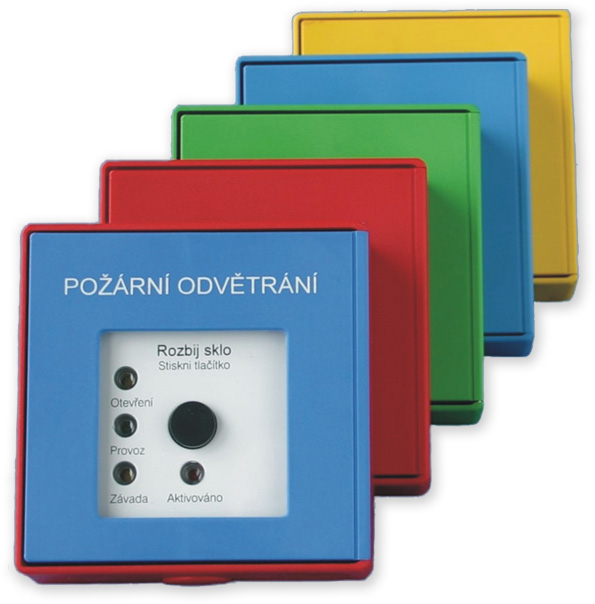

Tlačítko pro požární odvětrání MHA 901 je tlačítko se dvěma stabilními stavy. Propojení je šroubovými svorkami, na které jsou vyvedeny 4x LED a jednou přepínací kontakt. Na požadavek zákazníka lze doplnit libovolný nápis dle individuální cenové kalkulace. Svorky 1 a 2 jsou propojeny. Na svorky 1, 2 a 3 je připojena D1, červená LED AKTIVOVÁNO, (u tlačítka MHY 902 je LED bez označení na panelu), + pól napětí je na svorkách 1,2. Na svorky 7 a 8 je připojena D2, žlutá LED OTEVŘENÍ, + pól napětí je na svorce 7. Na svorky 9 a& nbsp;10 je připojena D3, zelená LED PROVOZ, + pól napětí je na svorce 9. Na svorky 11 a 12 je připojena D4, žlutá LED ZÁVADA, + pól napětí je na svorce 11. Na svorky 4, 5 a 6 je připojen přepínací jazýčkový kontakt, ovládaný magnetem tlačítka. V klidovém stavu (nestisknuté tlačítko) jsou propojeny svorky 5 a 6, v sepnutém stavu (stisknuté tlačítko) jsou propojeny svorky 4 a 5. Svorkovnice má 12 svorek, svorky jsou označeny čísly. Na desce jsou připraveny otvory pro eventuální zapojení rezistorů pro LED OTEVŘENÍ, PROVOZ a ZÁVADA. Rezistor pro LED AKTIVOVÁNO lze zapájet na pájecí špičky namísto zkratovací propojky.
