SKS

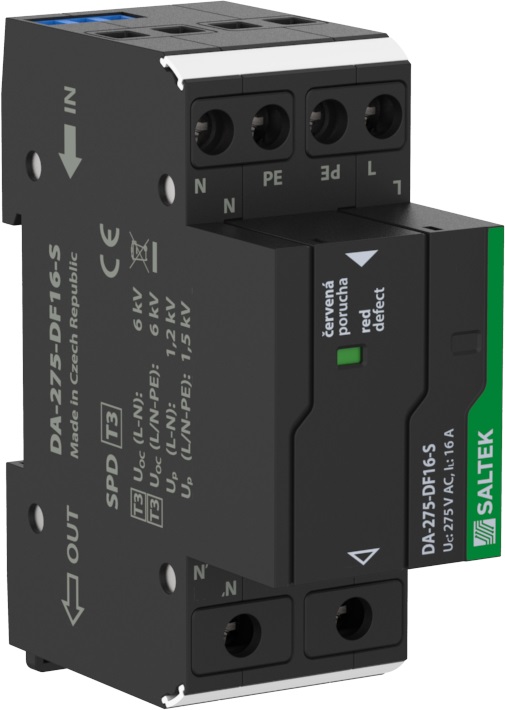

DA-275-DF16-S

přepěťová ochrana s vf filtrem

Kód zboží:	2405-070
Porovnání:

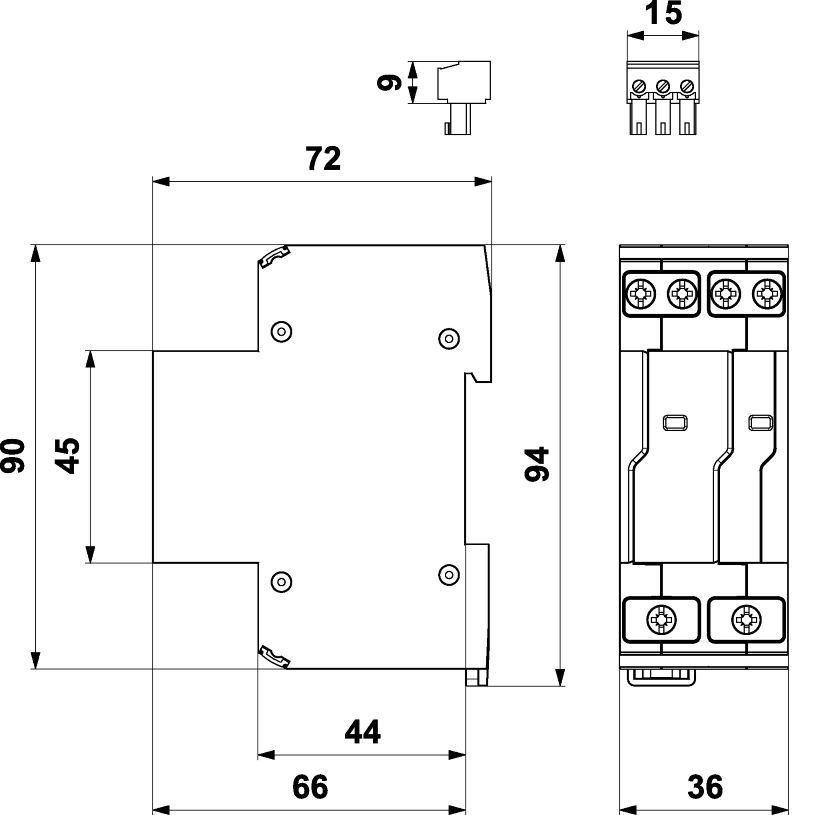

Rozměry:	š 36 x v 90 x h 72 mm
Prostředí:	vnitřní, -40 až 80°C
Vlhkost:	5 - 90 %
Normy:	ČSN EN 61643-11 ed.2

Značka:	SALTEK
Záruka:	24 měsíců
Skladem:	ne

Popis
Parametry
Ke stažení

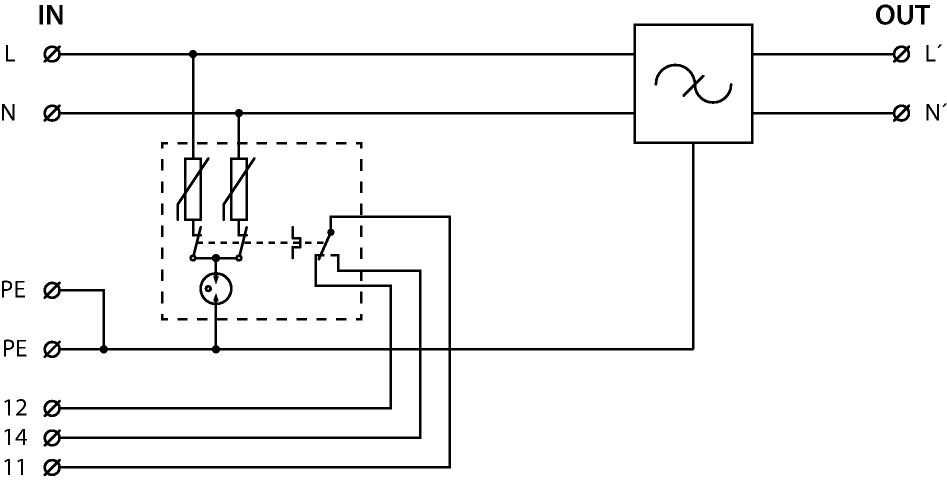

Přepěťová ochrana s vf filtrem, instalace do rozvodů NN těsně před chráněné zařízení, 230 V/16 A, dálková a optická signalizace poruchy, k ochraně napájení řídicích systémů MaR, EZS, EPS apod. proti pulsnímu přepětí a vf rušení.

Typ SPD:	T3
Montáž:	lišta DIN 35
Jmenovité napětí:	230 V AC
Typ sítě:	TN
Připojení (vstup - výstup):	svorky - svorky

Typ SPD:	T3
Montáž:	lišta DIN 35
Jmenovité napětí:	230 V AC
Nejvyšší trvalé provozní napětí:	275 V AC
Jmenovitý zatěžovací proud při 25°C:	16 A
Typ sítě:	TN
Maximální předjištění:	16 A gL/gG nebo C 16 A
Jmenovitý zkratový proud:	6,0 kA
Útlum filtru při 1MHz nesymetrický (50 Ω/50 Ω):	30 dB
Jmenovitý výbojový proud (8/20 µs) L-N:	3,00 kA
Jmenovitý výbojový proud (8/20 µs) L+N-PE:	5,00 kA
Jmenovitý výbojový proud (8/20 µs) N-PE:	3,00 kA
Zkušební napětí L-N:	6,0 kV
Zkušební napětí L+N-PE:	10,0 kV
Zkušební napětí N-PE:	6,0 kV
Napěťová ochranná hladina mód L-N:	1,20 kV
Napěťová ochranná hladina mód L-PE:	1,50 kV
Napěťová ochranná hladina mód N-PE:	1,50 kV
Doba odezvy L-N:	25 ns
Doba odezvy N-PE:	100 ns
TOV 5 s L-N:	335 V
TOV 5 s L-PE:	440 V
TOV charakteristika (TOV 5 s):	výdržná
TOV 120 min L-N:	440 V
TOV 120 min L-PE:	335 V
TOV charakteristika (120 min):	výdržná
TOV 200 ms L-PE:	1200 V
TOV 200 ms N-PE:	1455 V
TOV charakteristika (TOV 200 ms):	bezpečně poruchová
Připojení (vstup - výstup):	svorky - svorky
Průřez připojovaných vodičů pevný (max):	6,00 mm2
Průřez připojovaných vodičů slaněný (max):	6,00 mm2
Průřez připojovaných vodičů dálkové signalizace pe	1,50 mm2
Průřez připojovaných vodičů dálkové signalizace sl	1,50 mm2
Signalizace poruchy:	červená kontrolka
Dálková signalizace:	bezpotenciálový přepínací kontakt
Kontakty dálkové signalizace:	250 V / 0,5 A AC, 250 V / 0,1 A DC
Stupeň krytí:	IP 20
