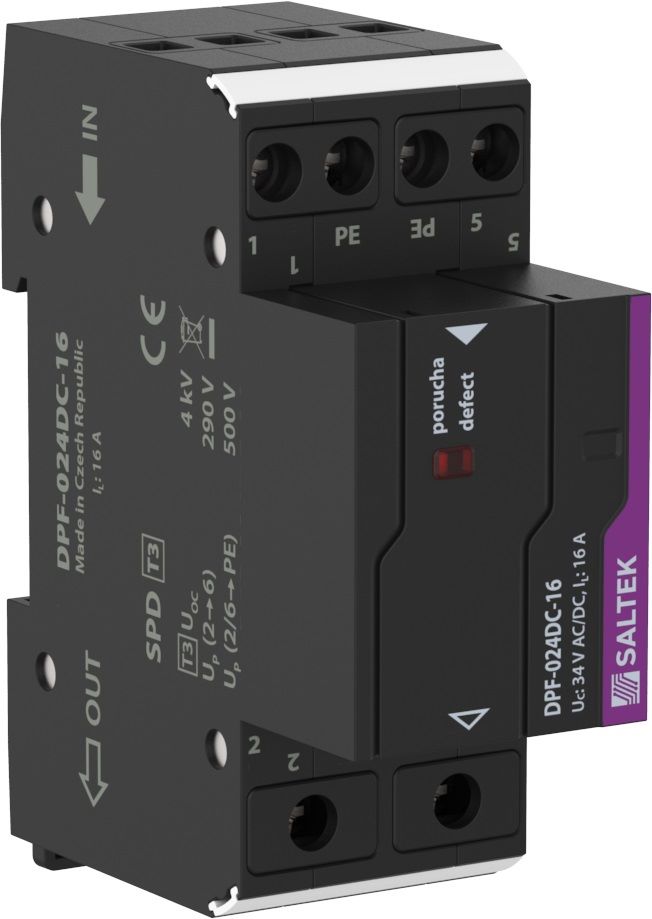

DPF-024DC-16

přepěťová ochrana napájení s vf filtrem

Kód zboží:	2405-068
Porovnání:

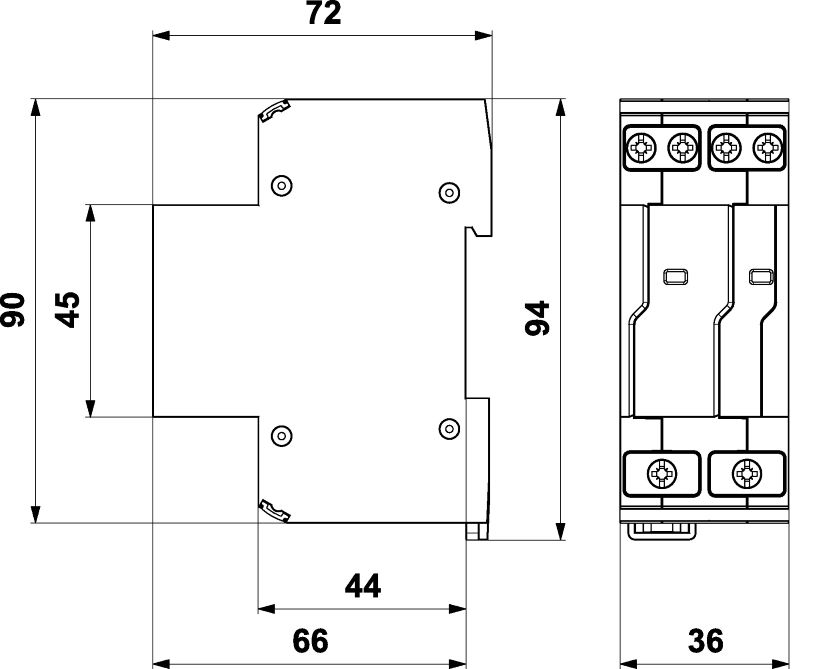

Rozměry:	š 36 x v 90 x h 72 mm
Prostředí:	vnitřní, -40 až 80°C
Vlhkost:	5 - 95 %
Normy:	ČSN EN 61643-11 ed.2

Značka:	SALTEK
Záruka:	24 měsíců
Skladem:	ne

Popis
Parametry
Ke stažení

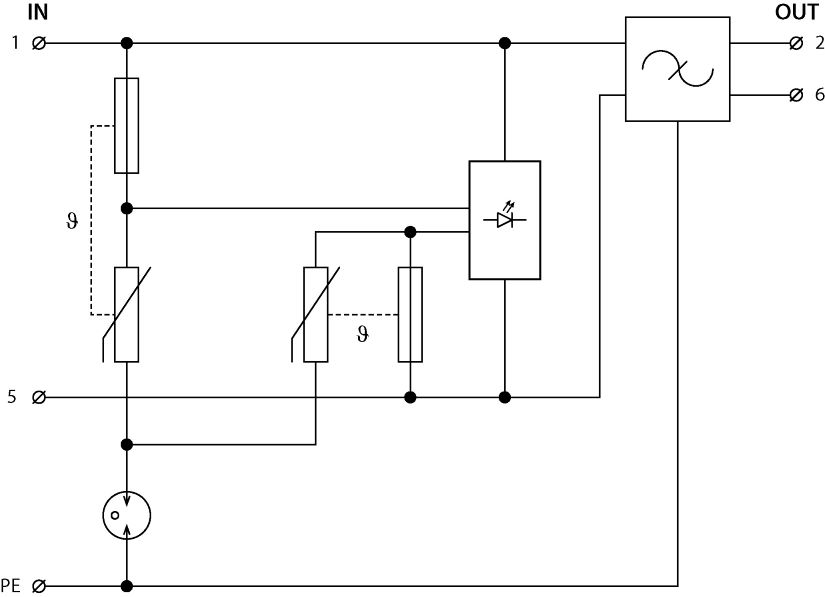

Přepěťová ochrana napájení s integrovaným odrušovacím vf filtrem, do 24 V AC i DC, optická signalizace poruchy, instalace do rozvodů malého napětí v blízkosti chráněného zařízení, k ochraně napájení řídicích systémů MaR, EZS, EPS apod. proti pulsnímu přepětí a vf rušení, pro střídavé i stejnosměrné napájení.

Typ SPD:	T3
Montáž:	lišta DIN 35
Jmenovité napětí:	24 V DC
Připojení (vstup - výstup):	svorky - svorky

Typ SPD:	T3
VF Filtr:	ano
Montáž:	lišta DIN 35
Jmenovité napětí:	24 V DC
Nejvyšší trvalé provozní napětí:	34,00 V AC
Nejvyšší trvalé provozní napětí DC:	34,00 V DC
Jmenovitý zatěžovací proud při 25°C:	16,00 A
Maximální předjištění:	16 A gL/gG nebo B 16 A
Útlum filtru při 1MHz symetrický (50 Ω/50 Ω):	45 dB
Útlum filtru při 1MHz nesymetrický (50 Ω/50 Ω):	30 dB
Zkušební napětí L+ - L-:	4 kV
Zkušební napětí L+(L-)-PE:	4 kV
Napěťová ochranná hladina L+ - L-:	0,29 kV
Napěťová ochranná hladina L+(L-)-PE:	0,50 kV
Doba odezvy L+ - L-:	25 ns
Doba odezvy L+(L-)-PE:	100 ns
Připojení (vstup - výstup):	svorky - svorky
Průřez připojovaných vodičů pevný (max):	6,00 mm2
Průřez připojovaných vodičů slaněný (max):	6,00 mm2
Signalizace poruchy:	červená kontrolka
Stupeň krytí:	IP 20
