SKS

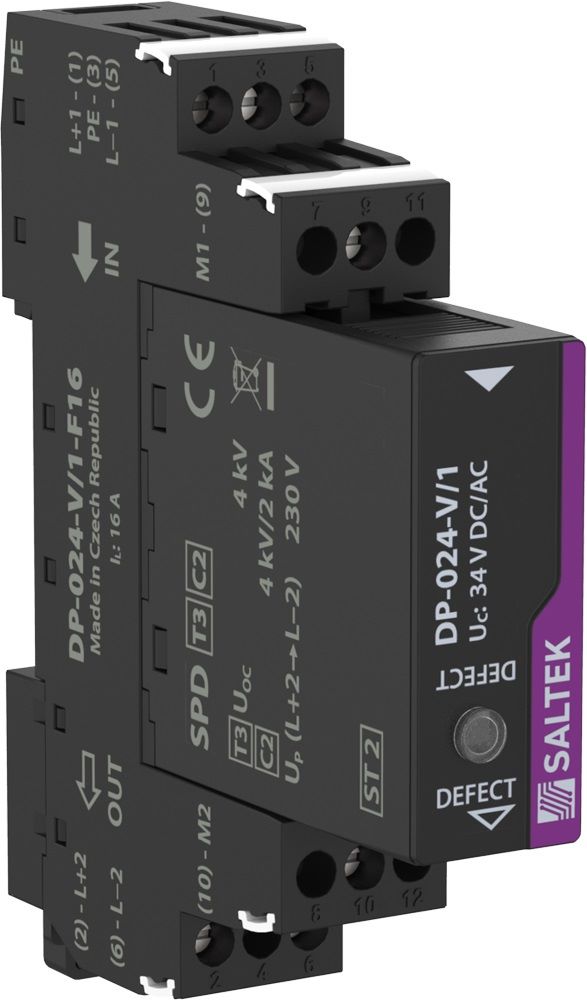

DP-024-V/1-F16

přepěťová ochrana napájení

Kód zboží:	2405-064
Porovnání:

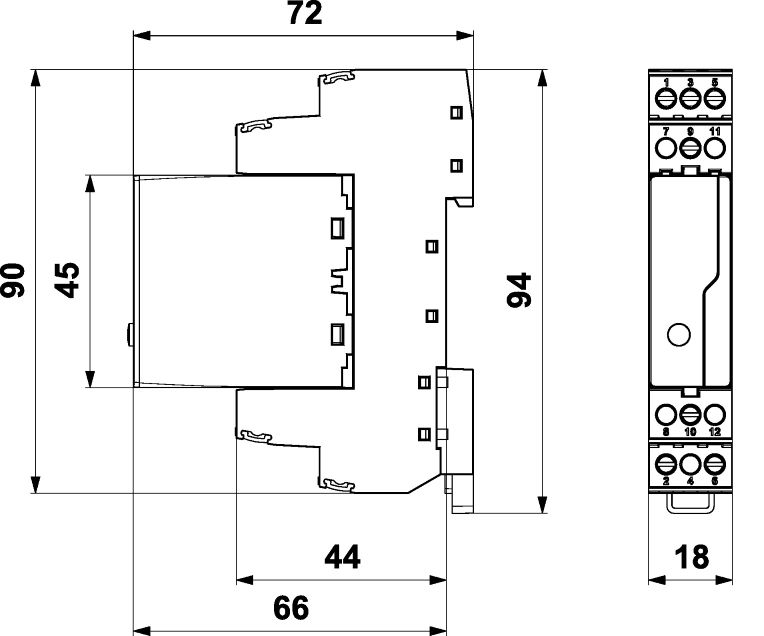

Rozměry:	š 18 x v 90 x h 72 mm
Prostředí:	vnitřní, -40 až 70°C
Vlhkost:	5 - 95 %
Normy:	ČSN EN 61643-21+A1,A2 ČSN EN 61643-11 ed.2

Značka:	SALTEK
Záruka:	24 měsíců
Skladem:	ne

Popis
Parametry
Ke stažení

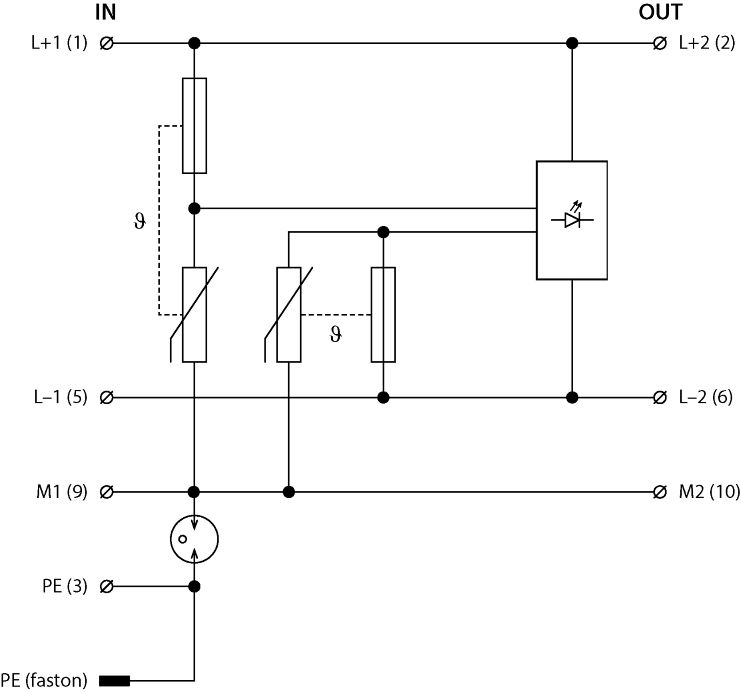

Přepěťová ochrana napájení pro univerzální použití k ochraně všech druhů elektrických a elektronických zařízení nn proti pulsnímu přepětí, do 24 V DC, vyjímatelný modul, optická signalizace poruchy, střední vodič od ochranné země oddělen pomocí bleskojistky, instalace do rozvodů malého napětí v blízkosti chráněného zařízení, k ochraně zařízení proti účinkům indukovaného přepětí při úderu blesku a proti spínacímu přepětí.

Umístění SPD:	ST 2
Montáž:	lišta DIN 35
Jmenovité napětí:	24 V DC
Připojení (vstup - výstup):	svorky - svorky

Typ SPD:	T3, C2
Umístění SPD:	ST 2
Montáž:	lišta DIN 35
Jmenovité napětí:	24 V DC
Nejvyšší trvalé provozní napětí:	34,00 V AC
Nejvyšší trvalé provozní napětí DC:	34,00 V DC
Jmenovitý zatěžovací proud při 25°C:	16,00 A
Maximální předjištění:	16 A gL/gG nebo B 16 A
Zkušební napětí L+ - L-:	4 kV
Zkušební napětí L+(L-)-PE:	4 kV
Zkušební napětí M-PE:	4 kV
Napěťová ochranná hladina L+ - L-:	0,23 kV
Napěťová ochranná hladina L+(L-)-PE:	0,75 kV
Napěťová ochranná hladina M-PE:	0,75 kV
C2 jmenovitý výbojový proud (8/20 µs) na žílu:	2,00 kA
C2 ochranná hladina napětí mód M-PE při In:	750,00V
C2 ochranná hladina napětí mód žíla-PE při In:	750 V
C2 ochranná hladina napětí mód žíla-žíla při In:	230 V
Doba odezvy L+ - L-:	25 ns
Doba odezvy L+(L-)-PE:	100 ns
Doba odezvy M-PE:	100 ns
Připojení (vstup - výstup):	svorky - svorky
Průřez připojovaných vodičů pevný (max):	4,00 mm2
Průřez připojovaných vodičů slaněný (max):	2,5 mm2
Signalizace poruchy:	červená kontrolka
Stupeň krytí:	IP 20
