SKS

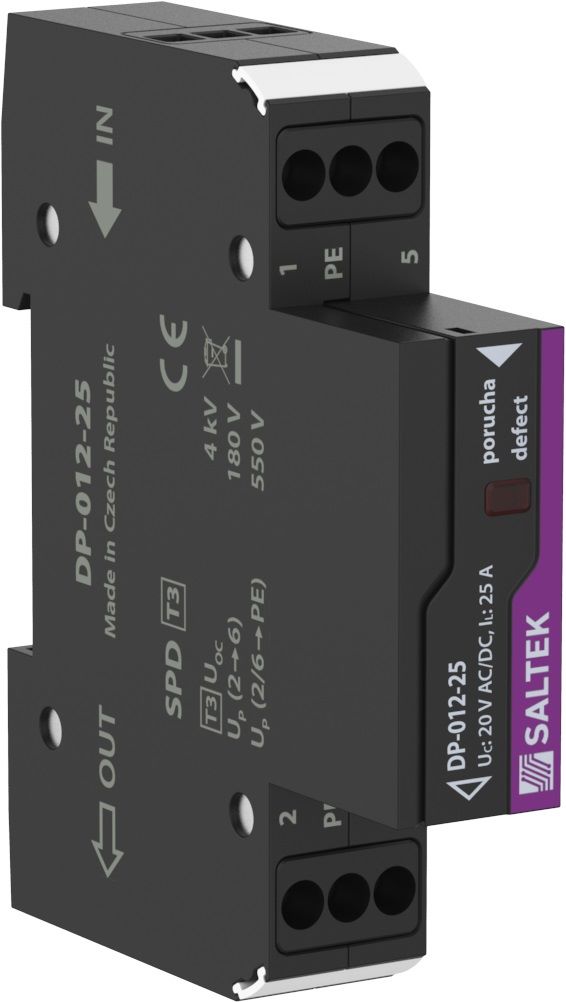

DP-012-25

přepěťová ochrana napájení

Kód zboží:	2405-061
Porovnání:

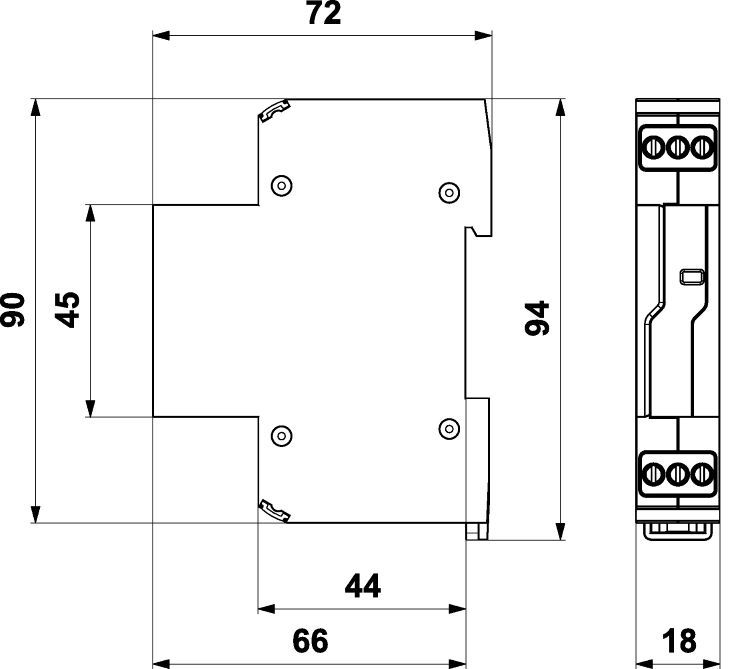

Rozměry:	š 18 x v 90 x h 72 mm
Prostředí:	vnitřní, -40 až 80°C
Vlhkost:	5 - 95 %
Normy:	ČSN EN 61643-11 ed.2

Značka:	SALTEK
Záruka:	24 měsíců
Skladem:	ne

Popis
Parametry
Ke stažení

Přepěťová ochrana napájení pro univerzální použití k ochraně všech druhů elektrických a elektronických zařízení mn proti pulsnímu přepětí, do 12 V DC, optická signalizace poruchy, instalace do rozvodů malého napětí v blízkosti chráněného zařízení, k ochraně zařízení proti účinkům indukovaného přepětí při úderu blesku a proti spínacímu přepětí.

Typ SPD:	T3
Umístění SPD:	ST 2
Montáž:	lišta DIN 35
Jmenovité napětí:	12 V DC
Připojení (vstup - výstup):	svorky - svorky

Typ SPD:	T3
Umístění SPD:	ST 2
Montáž:	lišta DIN 35
Jmenovité napětí:	12 V DC
Nejvyšší trvalé provozní napětí:	20,00 V AC
Nejvyšší trvalé provozní napětí DC:	20,00 V DC
Jmenovitý zatěžovací proud při 25°C:	25,00 A
Maximální předjištění:	25 A gL/gG nebo C 25 A
Zkušební napětí L+ - L-:	4 kV
Zkušební napětí L+(L-)-PE:	4 kV
Napěťová ochranná hladina L+ - L-:	0,18 kV
Napěťová ochranná hladina L+(L-)-PE:	0,55 kV
C2 jmenovitý výbojový proud (8/20 µs) na žílu:	2,00 kA
C2 ochranná hladina napětí mód žíla-PE při In:	550 V
C2 ochranná hladina napětí mód žíla-žíla při In:	180 V
Doba odezvy L+ - L-:	25 ns
Doba odezvy L+(L-)-PE:	100 ns
Připojení (vstup - výstup):	svorky - svorky
Průřez připojovaných vodičů pevný (max):	6,00 mm2
Průřez připojovaných vodičů slaněný (max):	6,00 mm2
Signalizace poruchy:	červená kontrolka
Stupeň krytí:	IP 20

Pro zobrazení souborů ke stažení je nutné být přihlášen
