SKS

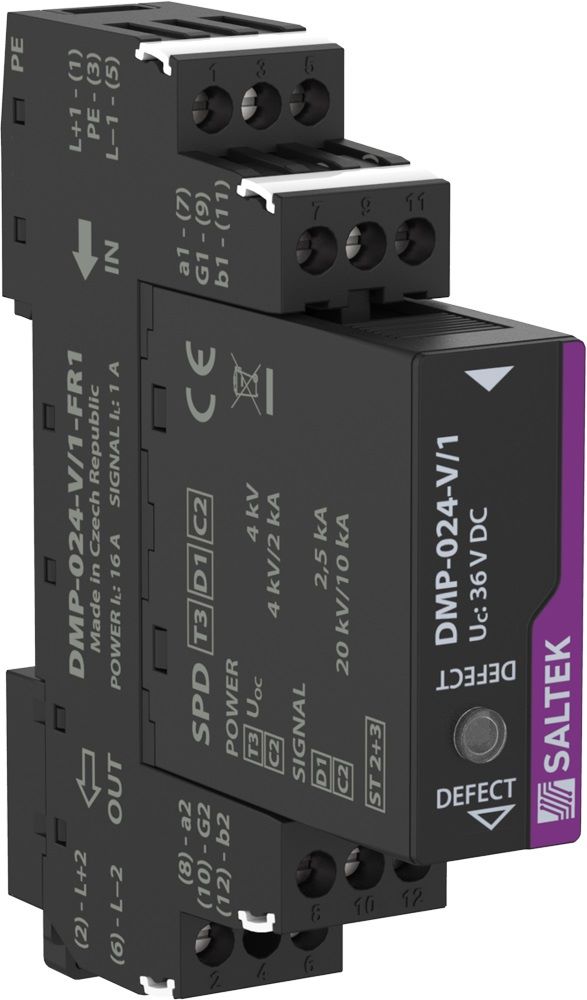

DMP-024-V/1-FR1

přepěťová ochrana

Kód zboží:	2405-059
Porovnání:

Rozměry:	š 18 x v 90 x h 72 mm
Prostředí:	vnitřní, -40 až 70°C
Vlhkost:	5 - 95 %
Normy:	ČSN EN 61643-21+A1,A2

Značka:	SALTEK
Záruka:	24 měsíců
Skladem:	ne

Popis
Parametry
Ke stažení

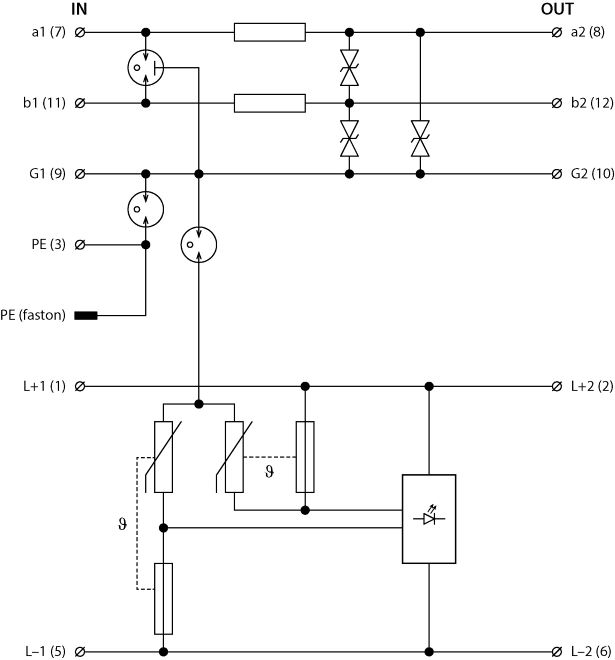

Kombinace dvoustupňové přepěťové ochrany dvoužilových signálových linek v datové části a přepěťové ochrany pro malé napětí v části napájení, instalace těsně před chráněné zařízení, signálová zem oddělena od ochranné země, 24 V DC, vyjímatelný modul, vazební impedance (R – odpor) v datové části, linka od ochranné země oddělena pomocí bleskojistky, k ochraně před pulsním přepětím pro rozhraní řídicích systémů MaR, EZS, EPS apod., zejména měřicích obvodů a čidel, kde jsou jedním kabelem přenášeny jak signály, tak napájení před pulsním přepětím.

Montáž:	lišta DIN 35
Jmenovité napětí:	24 V DC
Připojení (vstup - výstup):	svorky - svorky

Montáž:	lišta DIN 35
Jmenovité napětí:	24 V DC
Nejvyšší trvalé provozní napětí:	25 V AC
Nejvyšší trvalé provozní napětí DC:	36 V DC
Jmenovitý zatěžovací proud při 25°C:	16,00 A
Maximální předjištění:	16 A gL/gG nebo B 16 A
Mezní frekvence žíla-žíla:	4,00 MHz
Sériový odpor na žílu:	0,8 ?
Zkušební napětí L+ - L-:	4 kV
Zkušební napětí L+(L-)-PE:	4 kV
Zkušební napětí M-PE:	4 kV
Napěťová ochranná hladina L+ - L-:	0,13 kV
Napěťová ochranná hladina L+(L-)-PE:	0,95 kV
Napěťová ochranná hladina M-PE:	0,75 kV
C2 jmenovitý výbojový proud (8/20 µs) GND-PE:	10,00 kA
C2 jmenovitý výbojový proud (8/20 µs) na žílu:	10,00 kA
C2 celkový výbojový proud (8/20 µs) žíly-PE:	20,00 kA
C2 jmenovitý výbojový proud (8/20 µs) žíla-žíla:	2,00 kA
C2 ochranná hladina napětí mód M-PE při In:	750,00V
C2 ochranná hladina napětí mód žíla-PE při In:	950 V
C2 ochranná hladina napětí mód žíla-žíla při In:	230 V
C3 jmenovitý rázový proud (10/1000 µs) GND-PE:	10,00 A
C3 jmenovitý rázový proud (10/1000 µs) žíla-GND:	10,00 A
C3 jmenovitý rázový proud (10/1000 µs) žíla-žíla:	10,00 A
C3 ochranná hladina napětí mód GND-PE při 1kV/µs:	550,00 V
C3 ochranná hladina napětí mód žíla-GND při 1kV/µs	46,00 v
C3 ochranná hladina napětí mód žíla-PE při 1kV/µs:	46 V
Doba odezvy žíla-žíla:	1 ns
Doba odezvy žíla-GND:	1 ns
Doba odezvy GND-PE:	100 ns
Doba odezvy L+ - L-:	25 ns
Doba odezvy L+(L-)-PE:	100 ns
Doba odezvy M-PE:	100 ns
Připojení (vstup - výstup):	svorky - svorky
Průřez připojovaných vodičů pevný (max):	4,00 mm2
Průřez připojovaných vodičů slaněný (max):	2,5 mm2
Signalizace poruchy:	červená kontrolka
Stupeň krytí:	IP 20
