SKS

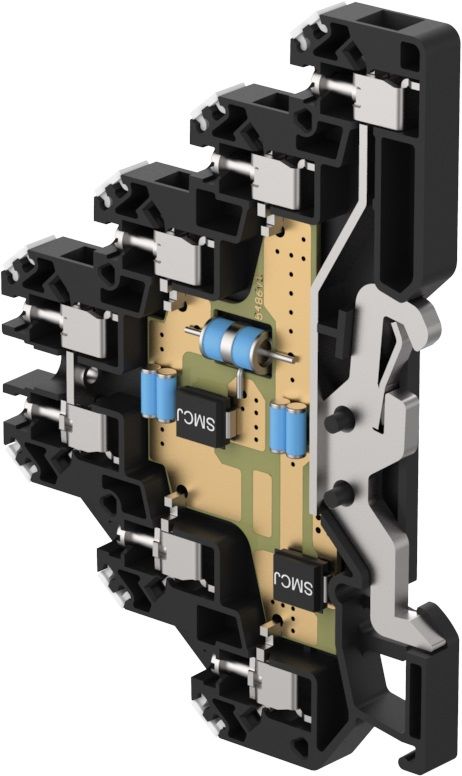

DMJ-024/2-RS

dvoustupňová přepěťová ochrana

Kód zboží:	2405-056
Porovnání:

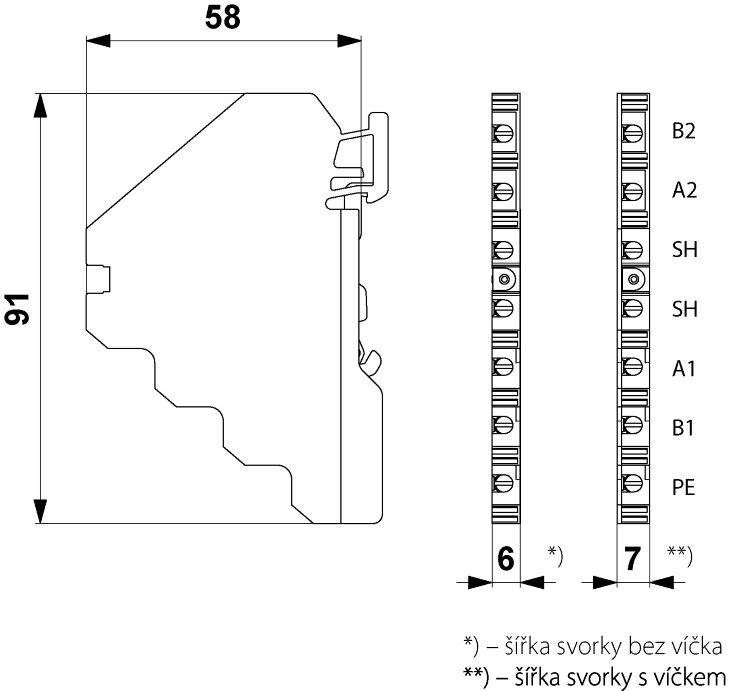

Rozměry:	š 7 x v 91 x h 58 mm
Prostředí:	vnitřní, -40 až 70°C
Vlhkost:	5 - 90 %
Normy:	ČSN EN 61643-21+A1,A2

Značka:	SALTEK
Záruka:	24 měsíců
Skladem:	ne

Popis
Parametry
Ke stažení

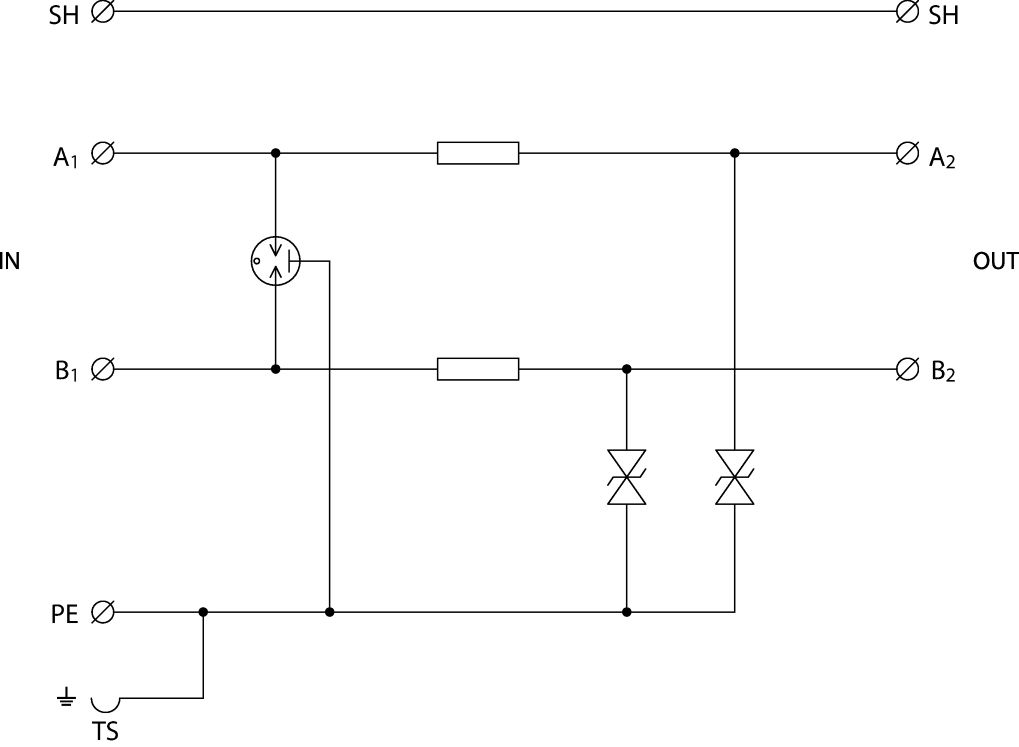

Dvoustupňová přepěťová ochrana dvou jednožilových signálových linek, instalace těsně před chráněné zařízení, 24 V DC, max. 0,5 A, vazební impedance – odpor, šroubové svorky, k ochraně rozhraní řídicích systémů MaR, EZS, EPS apod., zejména ovládacích obvodů, před pulsním přepětím, proti podélnému přepětí (žíla–ochranná zem) hrubá i jemná přepěťová ochrana.

Typ SPD:	C2, C3
Umístění SPD:	ST 2+3
Montáž:	lišta DIN 35
Jmenovité napětí:	24 V DC
Připojení (vstup - výstup):	svorky - svorky

Typ SPD:	C2, C3
Umístění SPD:	ST 2+3
Montáž:	lišta DIN 35
Jmenovité napětí:	24 V DC
Nejvyšší trvalé provozní napětí:	25 V AC
Nejvyšší trvalé provozní napětí DC:	36 V DC
Jmenovitý zatěžovací proud při 25°C:	0,50 A
Mezní frekvence žíla-žíla:	4,00 MHz
Sériový odpor na žílu:	1,6 ?
D1 impulsní výbojový proud (10/350 µs) žílu:	0,50 kA
D1 celkový výbojový proud (10/350 µs) žíly-PE:	1,00 kA
C2 jmenovitý výbojový proud (8/20 µs) na žílu:	5,00 kA
C2 celkový výbojový proud (8/20 µs) žíly-PE:	10,00 kA
C2 ochranná hladina napětí mód žíla-PE při In:	65 V
C3 ochranná hladina napětí mód žíla-PE při 1kV/µs:	45 V
Doba odezvy žíla-PE:	1 ns
Připojení (vstup - výstup):	svorky - svorky
Průřez připojovaných vodičů pevný (max):	4,00 mm2
Průřez připojovaných vodičů slaněný (max):	2,5 mm2
Stupeň krytí:	IP 20
