SKS

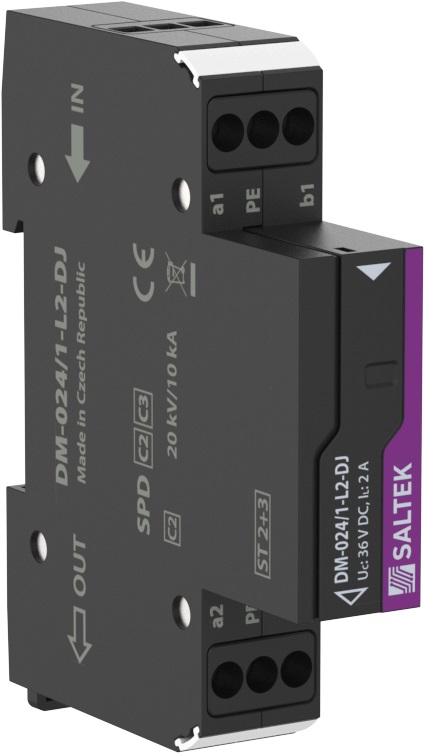

DM-024/1-L2-DJ

dvoustupňová přepěťová ochrana

Kód zboží:	2405-050
Porovnání:

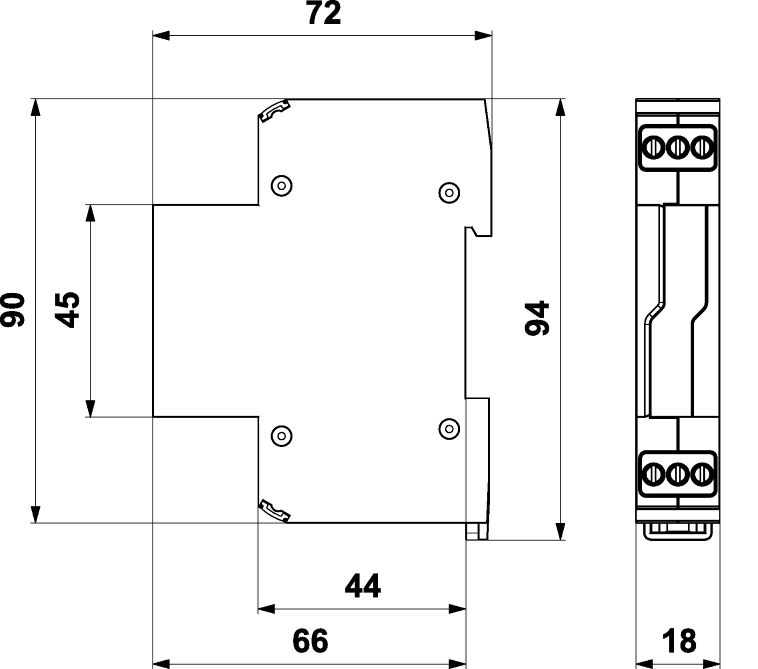

Rozměry:	š 18 x v 90 x h 53 mm
Prostředí:	vnitřní, -40 až 80°C
Vlhkost:	5 - 95 %
Normy:	ČSN EN 61643-21+A1,A2

Značka:	SALTEK
Záruka:	24 měsíců
Skladem:	ne

Popis
Parametry
Ke stažení

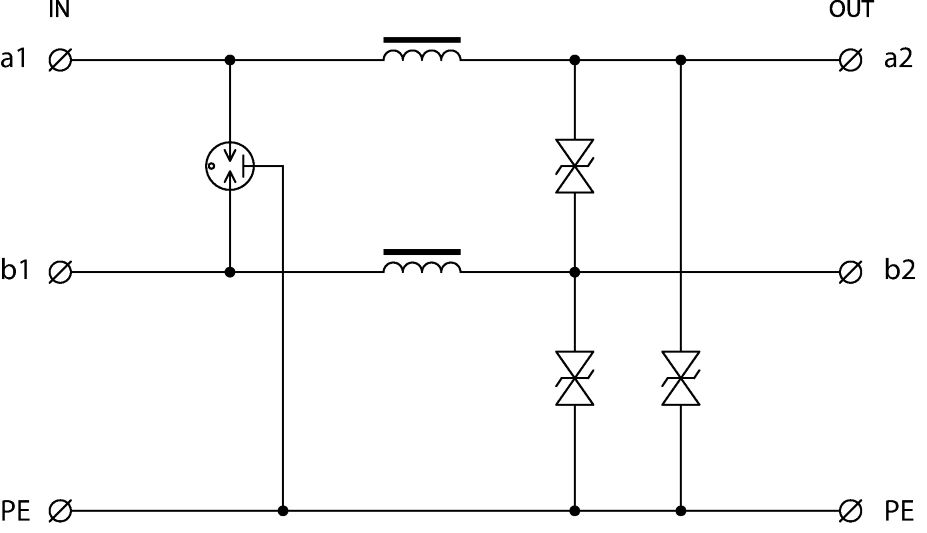

Dvoustupňová přepěťová ochrana dvoužilových signálových linek, instalace těsně před chráněné zařízení, 24 V DC, max. 2 A, vazební impedance (L2 - indukčnost), k ochraně rozhraní řídicích systémů MaR, EZS, EPS apod., zejména rozhraní RS 485, před pulsním přepětím, proti podélnému přepětí (žíla–ochranná zem) i proti příčnému přepětí (žíla – žíla) hrubá i jemná přepěťová ochrana.

Typ SPD:	D1, C1, C2, C3, B2
Umístění SPD:	ST 2+3
Montáž:	lišta DIN 35
Jmenovité napětí:	24 V DC
Připojení (vstup - výstup):	svorky - svorky

Typ SPD:	D1, C1, C2, C3, B2
Umístění SPD:	ST 2+3
Montáž:	lišta DIN 35
Jmenovité napětí:	24 V DC
Nejvyšší trvalé provozní napětí:	25 V AC
Nejvyšší trvalé provozní napětí DC:	36 V DC
Jmenovitý zatěžovací proud při 25°C:	2,00 A
Mezní frekvence žíla-žíla:	0,15 MHz
Sériový odpor na žílu:	0,22 ?
Sériová indukčnost na žílu:	100 µH
D1 celkový výbojový proud (10/350 µs) žíly-PE:	1,00 kA
C1 ochranná hladina napětí mód žíla-žíla:	50,00 V
C1 zkušební napětí mód žíla-žíla:	4,00 kV
C1 ochranná hladina napětí mód žíla-PE:	50,00 V
C1 zkušební napětí mód žíla-PE:	4,00 kV
B2 ochranná hladina napětí mód žíla-žíla:	55,00 V
B2 zkušební napětí mód žíla-žíla:	1,00 kV
B2 ochranná hladina napětí mód žíla-PE:	55,00 V
B2 zkušební napětí mód žíla-PE:	1,00 kV
C2 jmenovitý výbojový proud (8/20 µs) na žílu:	10,00 kA
C2 celkový výbojový proud (8/20 µs) žíly-PE:	20,00 kA
C2 ochranná hladina napětí mód žíla-PE při In:	75 V
C2 ochranná hladina napětí mód žíla-žíla při In:	75 V
C2 Zkušební napětí mód žíla-PE:	20,00 kV
C2 Zkušební napětí mód žíla-žíla:	20,00 kV
C3 jmenovitý rázový proud (10/1000 µs) žíla-PE:	10,00 A
C3 jmenovitý rázový proud (10/1000 µs) na žílu:	10,00 A
C3 ochranná hladina napětí mód žíla-PE při 1kV/µs:	50 V
C3 ochranná hladina napětí mód žíla-žíla při 1kV/µ	50 V
Doba odezvy žíla-žíla:	1 ns
Doba odezvy žíla-PE:	1 ns
Připojení (vstup - výstup):	svorky - svorky
Průřez připojovaných vodičů pevný (max):	4,00 mm2
Průřez připojovaných vodičů slaněný (max):	4,00 mm2
Stupeň krytí:	IP 20
