SKS

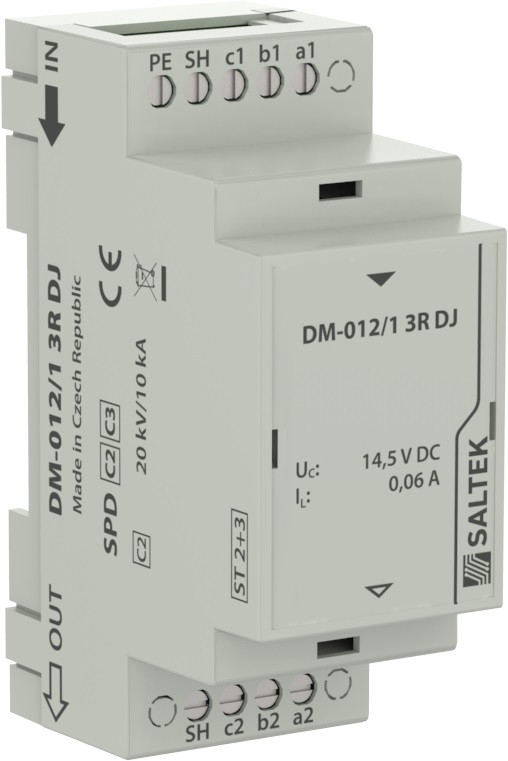

DM-012/1 3R DJ

dvoustupňová přepěťová ochrana

Kód zboží:	2405-044
Porovnání:

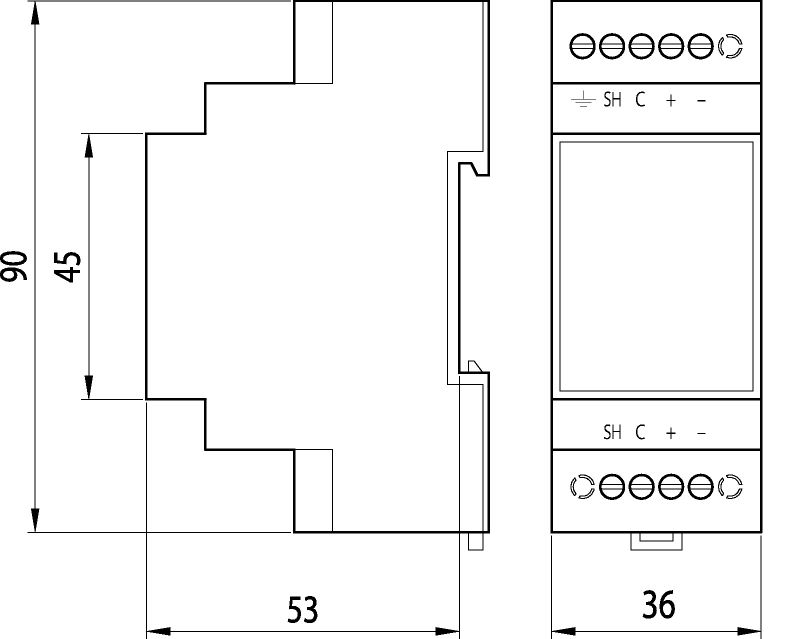

Rozměry:	š 36 x v 90 x h 53 mm
Prostředí:	vnitřní, -40 až 80°C
Vlhkost:	5 - 90 %
Normy:	ČSN EN 61643-21+A1,A2

Značka:	SALTEK
Záruka:	24 měsíců
Skladem:	ne

Popis
Parametry
Ke stažení

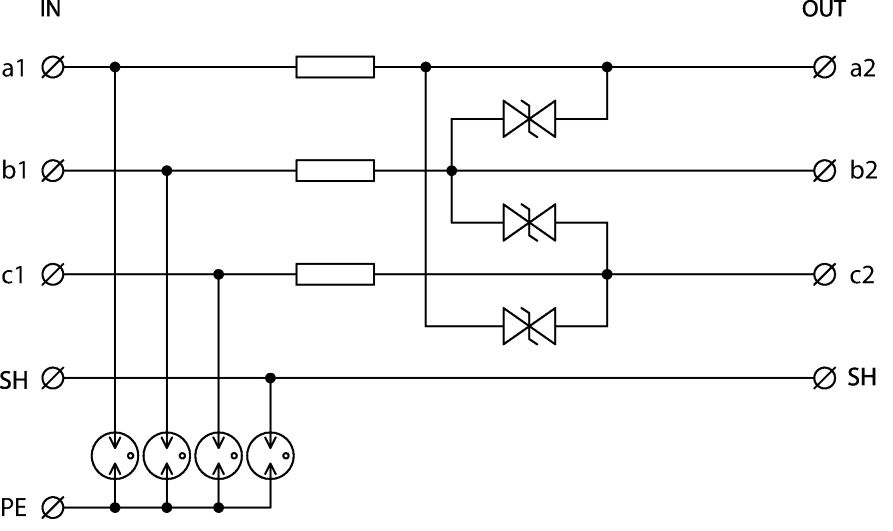

Dvoustupňová přepěťová ochrana třížilových signálových linek, instalace těsně před chráněné zařízení, 12 V DC, max. 60 mA, vazební impedance (R – odpor), k ochraně rozhraní řídicích systémů MaR, EZS, EPS apod., zejména rozhraní RS 485, před pulsním přepětím, proti podélnému přepětí (žíla–ochranná zem) hrubá přepěťová ochrana, proti příčnému přepětí (žíla – žíla) hrubá i jemná přepěťová ochrana.

Typ SPD:	C2, C3
Umístění SPD:	ST 2+3
Montáž:	lišta DIN 35
Jmenovité napětí:	12 V DC
Připojení (vstup - výstup):	svorky - svorky

Typ SPD:	C2, C3
Umístění SPD:	ST 2+3
Montáž:	lišta DIN 35
Jmenovité napětí:	12 V DC
Nejvyšší trvalé provozní napětí:	10,20 V AC
Nejvyšší trvalé provozní napětí DC:	14,50 V DC
Jmenovitý zatěžovací proud při 25°C:	0,06 A
Mezní frekvence žíla-žíla:	1,70 MHz
Sériový odpor na žílu:	6,8 ?
C2 jmenovitý výbojový proud (8/20 µs) na žílu:	10,00 kA
C2 ochranná hladina napětí mód žíla-PE při In:	350 V
C2 ochranná hladina napětí mód žíla-žíla při In:	35 V
C3 ochranná hladina napětí mód žíla-PE při 1kV/µs:	650 V
C3 ochranná hladina napětí mód žíla-žíla při 1kV/µ	20 V
Doba odezvy žíla-žíla:	1 ns
Doba odezvy žíla-PE:	100 ns
Připojení (vstup - výstup):	svorky - svorky
Průřez připojovaných vodičů pevný (max):	4,00 mm2
Průřez připojovaných vodičů slaněný (max):	2,5 mm2
Stupeň krytí:	IP 20
