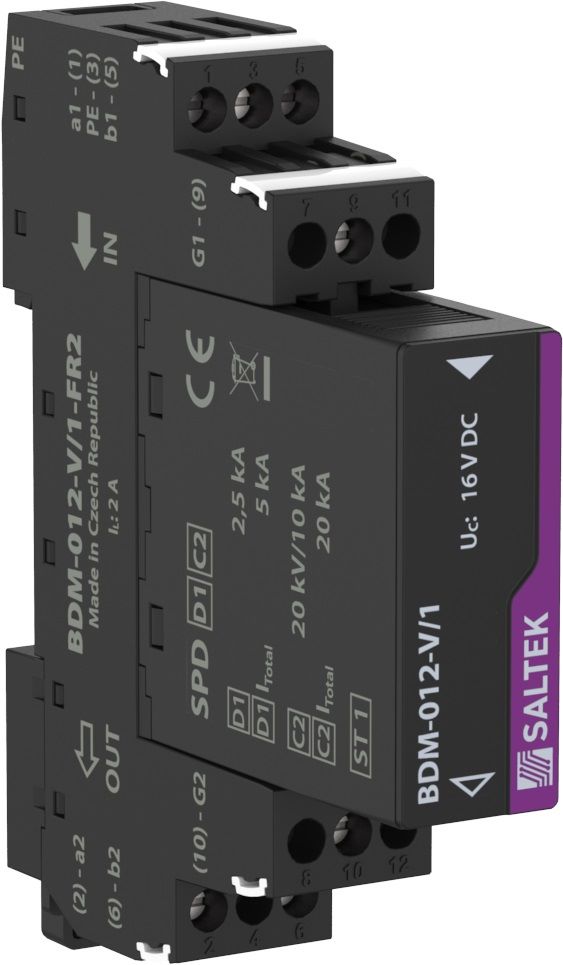

BDM-012-V/1-FR2

svodič bleskových proudů

Kód zboží:	2405-032
Porovnání:

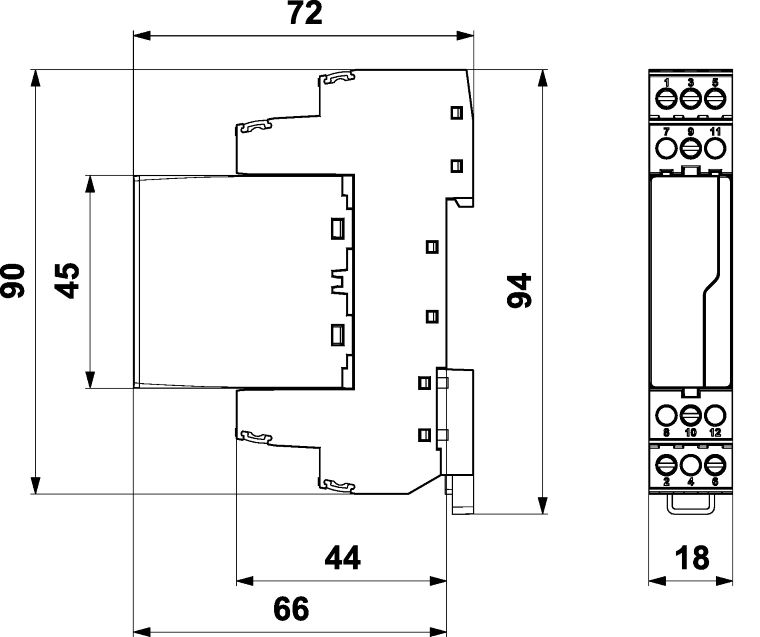

Rozměry:	š 18 x v 90 x h 72 mm
Prostředí:	vnitřní, -40 až 70°C
Vlhkost:	5 - 90 %
Normy:	ČSN EN 61643-21+A1,A2

Značka:	SALTEK
Záruka:	24 měsíců
Skladem:	ne

Popis
Parametry
Ke stažení

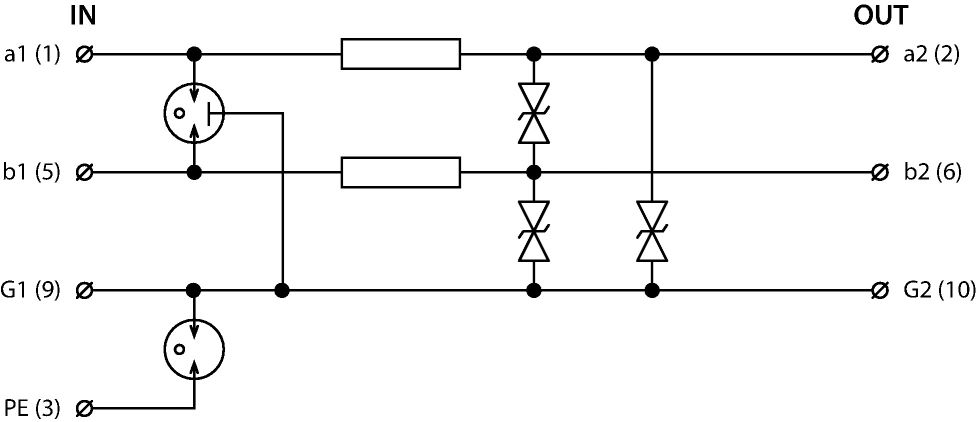

Svodič bleskových proudů s hrubou a jemnou přepěťovou ochranou dvou-/tří-žilových plovoucích signálových linek, instalace na vstupu do budovy i těsně před chráněné zařízení, 12 V DC, max. 2 A, vyjímatelný modul, vazební impedance (R – odpor), linka od ochranné země oddělena pomocí bleskojistky, k ochraně rozhraní řídicích systémů MaR, EZS, EPS apod., zejména rozhraní RS 485 a PROFIBUS, před pulsním přepětím, proti podélnému přepětí (linka - ochranná zem) hrubá ochrana a proti příčnému přepětí (žíla – žíla, GND) hrubá i jemná přepěťová ochrana.

Typ SPD:	D1, C2
Umístění SPD:	ST 1+2+3
Montáž:	lišta DIN 35
Jmenovité napětí:	12 V DC
Připojení (vstup - výstup):	svorky - svorky

Typ SPD:	D1, C2
Umístění SPD:	ST 1+2+3
Montáž:	lišta DIN 35
Jmenovité napětí:	12 V DC
Jmenovitý zatěžovací proud při 25°C:	2 A
Mezní frekvence žíla-žíla:	2,00 MHz
Sériový odpor na žílu:	0,4 ?
D1 impulsní výbojový proud (10/350 µs) žílu:	2,50 kA
D1 celkový výbojový proud (10/350 µs) žíly-PE:	5,00 kA
C2 jmenovitý výbojový proud (8/20 µs) GND-PE:	10,00 kA
C2 jmenovitý výbojový proud (8/20 µs) na žílu:	10,00 kA
C2 celkový výbojový proud (8/20 µs) žíly-PE:	20,00 kA
C3 jmenovitý rázový proud (10/1000 µs) žíla-PE:	10 A
C3 jmenovitý rázový proud (10/1000 µs) GND-PE:	10 A
C3 ochranná hladina napětí mód GND-PE při 1kV/µs:	550 V
C3 ochranná hladina napětí mód žíla-GND při 1kV/µs	22 V
C3 ochranná hladina napětí mód žíla-žíla při 1kV/µ	22 V
Doba odezvy žíla-žíla:	1 ns
Doba odezvy žíla-GND:	1 ns
Doba odezvy GND-PE:	100 ns
Připojení (vstup - výstup):	svorky - svorky
Průřez připojovaných vodičů pevný (max):	4,00 mm2
Průřez připojovaných vodičů slaněný (max):	2,5 mm2
Stupeň krytí:	IP 20
