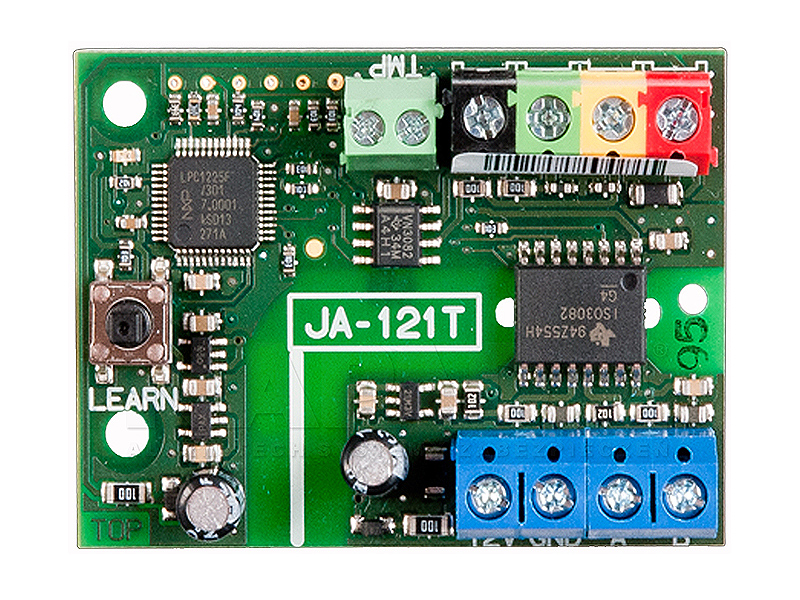

Modul JA-121T je univerzální převodník na RS-485 pro jiné systémy. Zprostředkovává převod ze sběrnice systému JABLOTRON 100+ do sériové linky RS-485 a zpět. Použití například pro spojení s inteligentním domem. Obsahuje obvody galvanického oddělení dimenzované na zkušební napětí 4kV. Data jsou posílána při změně stavu nebo na vyžádání. V pasivním módu jsou všechna data posílána pouze na vyžádání. Modul je adresovatelný a obsazuje v systému jednu pozici.
| Typ modulu: |
sběrnicové rozhraní RS-485 |
| Napájení: |
ze sběrnice ústředny 12 V (9…15 V) |
| Proudový odběr: |
10 mA |
| Výstupní část RS-485: |
5V (4,75 až 5,25V) |
| Galvanické oddělení: |
sběrnice / RS-485 4kV |
| Tamper: |
ano, svorkovnice TMP na desce |
| Max. délka kabelu svorky TMP: |
3 m |
| Režimy dané vnitřním nastavením: |
ASCII interface 9600bd / komunikátor Altonica |
